Baug- og hekkthruster
SRV100 retract baug/hekk thruster 12V
100kg thrust, on/off
-
INTELLIGENT POWER CONTROL
Sleipners patenterade intelligenta effektstyrning (IPC) ger en fördröjning mellan riktningsändring för att minska slitaget på de mekaniska delarna samtidigt som reläets funktioner övervakas. T.ex. om låg strömnivå gör att relä släpper och börjar slå så pausar IPC styrningen för att undvika fastbränning och om relä bränner fast stannar bogpropellern för att undvika olyckor i hamn.
-
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
-
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
-
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
-
ANALOG
Sleipners analoga signalkablar med Plug & Play-kontakter är färgkodade för att matcha kopplingsscheman med högkvalitativa kontakter för att säkerställa en korrekt installation.
-
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
-
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
-
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
-
TWIN PROPELLERS
Dubbla propellrar kan ge mer kraft än modeller med en propeller, jämfört i samma tunneldiameter. Vi använder detta system i våra mellanmodeller, där hög dragkraft krävs i små tunneldiametrar. Tack vare den kompakta designen och höga prestanda har de modellerna med dubbla propellrar blivit det populäraste valet bland båtbyggare över hela världen.
-
DC ELECTRICAL CURRENT
Drivs av likström.
Varenummer: SRV100/185T-12V
SRV100 er en robust retract thruster med 100-116 kg skyvekraft, egnet for seilbåter og flatbunnsbåter mellom 35-55 fot.
Thrusteren monteres på en flens og har en rask nedkjøring- og tilbaketrekningstid. Enheten er tilpasset vertikal installasjon, hvilket gjør den perfekt for båter som har plass i høyden.
Fjernkontroll er et populært tilbehør. Se noen av de viktige produkt- og sikkerhetsfunksjonene nedenfor.
Nedfellbare thrustere forårsaker ingen motstand
Hvis du har en sportsbåt, med seil eller uten, og du er opptatt av å ha minst mulig motstand, er en nedfellbar thruster den perfekte løsningen for deg.
Sleipners nedfellbare thrustere fungerer med alle typer fremdriftssystemer – DC, AC og hydraulisk, og kan monteres som både baug- og/eller hekkthruster.
Tilgjengelig som standardversjon (på/av) eller PRO-versjon med variabel turtallskontroll som går fra 80 kg til 650 kg skyvekraft.
De nedfellbare thrusterne er generelt laget med samme høye sikkerhetsstandarder som alle Sleipner-produkter. Vår fokusering på sikkerhet er en totalt integrert del av produktdesignen, slik at alt fra byggekvalitet til installasjonsvennlighet er tatt hensyn til for å sikre langvarig pålitelighet.

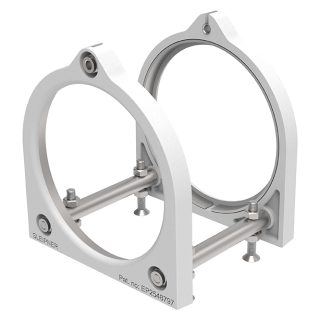

Det finnes tre versjoner av retract, én konstruert for direkte innstøping, og to konstruert for montering på en flens. Flensen kan være en støpeform fra Sleipner, eller båtbyggere kan produsere egne former i materialer som passer for deres skrog, eller som en del av den grunnleggende skrogkonstruksjonen.
De flensmonterte modellene har en thrusterenhet i en innkapsling som boltes inn i en form. Dette gjør installasjonen enklere i skrog som er laget av forskjellige materialer, samt i serieproduksjon der du ikke trenger å blande laminerings- og ingeniørarbeid.
Rask nedfellingstid
Thrusterne med en diameter på 185 mm bruker en rask og kraftig aktuator. Til sammenligning har modellene med en diameter på 250 mm og 386 mm to aktuatorer for å kunne håndtere de økte kreftene med samme eksepsjonelle raske nedfellingstid.
Funksjoner
- Monteres som baug- og/eller hekkthruster
- Stillegående drift
- Tilkobling via Plug & Play S-Link™ toveis kommunikasjonkontrollkabel
- Motorenhet monteres stivt på nedfellende innkapsling: ingen bevegelige deler under nedfellingen
- Kompakt størrelse
- Pålitelig nedfellingsmekanisme unngår henging
- Fast utplassering
- Brukervennlig kontrollpanel med statustilbakemelding fra thrusteren
- Tilgjengelig som PRO med variabel turtallskontroll
Retract-mekanismen
Den unike utformingen til undervannsmekanismen har bare noen få, men svært solide deler og dette bidrar til enhetens stabilitet. Enhetens utforming gjør thrusteren så kompakt som mulig, samtidig som den tilrettelegger for sikker bruk av tyngre motorer på kraftigere enheter. Motorens vertikale installasjon (SRV) reduserer støtkreftene på enheten i ekstreme bølger sammenlignet med motorer montert i en vinkel.
Egenskaper
INTELLIGENT POWER CONTROL
Sleipners patenterade intelligenta effektstyrning (IPC) ger en fördröjning mellan riktningsändring för att minska slitaget på de mekaniska delarna samtidigt som reläets funktioner övervakas. T.ex. om låg strömnivå gör att relä släpper och börjar slå så pausar IPC styrningen för att undvika fastbränning och om relä bränner fast stannar bogpropellern för att undvika olyckor i hamn.
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
ANALOG
Sleipners analoga signalkablar med Plug & Play-kontakter är färgkodade för att matcha kopplingsscheman med högkvalitativa kontakter för att säkerställa en korrekt installation.
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN PROPELLERS
Dubbla propellrar kan ge mer kraft än modeller med en propeller, jämfört i samma tunneldiameter. Vi använder detta system i våra mellanmodeller, där hög dragkraft krävs i små tunneldiametrar. Tack vare den kompakta designen och höga prestanda har de modellerna med dubbla propellrar blivit det populäraste valet bland båtbyggare över hela världen.
DC ELECTRICAL CURRENT
Drivs av likström.
Effekt | Verdi |
---|---|
Strømkilde | Elektrisk |
Voltage electric motor | 12V DC |
Effekt | 6.3kW / 8.4hp |
Skyvekraft ved 12V | 116kg / 256lbs |
Skyvekraft ved 10.5V | 100kg / 220lbs |
Strømtrekk | 740A |
Min. batteri CCA (DIN) | 750 |
Min. batteri CCA (SAE) | 1425 |
Min. batteri CCA (EN) | 1320 |
Anbefalt sikring | ANL 500 |
Ideal vessel integration | Verdi |
---|---|
Typical vessel class | Motorbåt, Seilbåt |
Typical vessel size | 12-17m / 35-55ft |

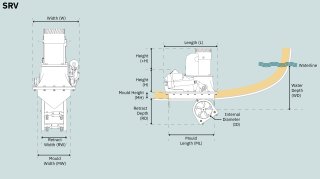

Mål | Verdi |
---|---|
(H) Høyde | 243mm / 9.56in |
(+H) Ekstra høyde | 226mm / 8.91in |
(L) Lengde | 561mm / 22.09in |
(W) Bredde | 359mm / 14.14in |
(ID) Indre diameter | 185mm / 7.28in |
(WD) Vanndybde | 185mm / 7.28in |
(RD) Retract dybde | 276mm / 10.85in |
(RW) Retract bredde | 195mm / 7.66in |
(MW) Innstøpningsbredde | 257mm / 10.11in |
(MH) Innstøpningshøyde | 62mm / 2.43in |
Operasjonell hensikt | Verdi |
---|---|
Baugmontering | Ja |
Aktermontering | Ja |
Retract montering | Ja |
Ekstern montering | Nei |
Tunnel kapasitet | Nei |
Vekt | Verdi |
---|---|
Vekt | 51kg / lbs |
-
DWG.fil SRV100-185T open Vertical Retractable, 12V - Side-Power thrusters
CAD FileEngelskdwg -
User Manual, SR and SR ignition protected (SR, SR IP)
User ManualEngelskpdf -
STP.fil SRV100-185T closed Side-Power tunnel thruster ( 3D simple version)
CAD FileEngelskstp -
IGS.fil SRV100-185T closed Side-Power tunnel thruster ( 3D simple version)
CAD FileEngelskigs -
STP.fil SRV100/185T-12V - SRVP100 Vertical Retract 12V - open
CAD FileEngelskstp -
Product specification sheet_DC_thrusters
Product sheetEngelskpdf -
Video Sleipner Technical Replacing Drive Line Seal
Installation VideosEngelskmp4 -
Installation Manual, SR SE L&V (SRL/V80, SRL/V100)
Installation ManualEngelskpdf -
XT.fil SRV100-185T closed Side-Power tunnel thruster ( 3D simple version)
CAD FileEngelskx-t -
CE Declaration of conformity (Doc) - DC - thrusters
Conformity CertificateEngelskpdf
SRV100 retract baug/hekk thruster 12V
Veiledning: Slik navigerer du reservedeler
Nedenfor vises toppnivå av reservedeler som er tilgjengelig for deg. Hvis du ønsker et komponent innenfor den aktuelle enheten, klikk på navnettiketten under bildet og du vil få tilgang til en detaljert liste med reservedeler.
Hvis ingen ytterligere reservedeler er tilgjengelig betyr det at gjeldende enhet må kjøpes samlet grunnet service- eller installasjonskrav.

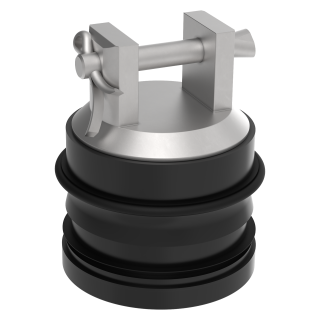

Brushes for motor (kit)**
Brush springs for motor (kit)**
Electric motor
Complete solenoid kit
Solenoid Cover

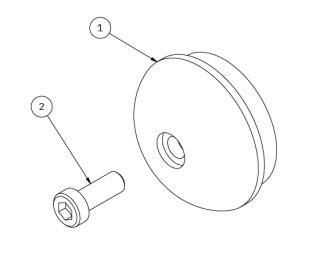

1 Anode alu SE60/80/100 + SP55/75/95
Anode, aluminium
Bolt - DIN 6912 - M6 x 16
2 Girhus SE80/100
3 Rele braket sett
DIN7985 M5x8 + DIN6797 M5
DIN 933 - M6 x 12
DIN 6798 - A 6,4
Bracket for solenoid
Relay Clip
DIN 7337 - A3,2 x 8
4 Rele SE100/130-12
DIN 913 - M5 x 16
5 Elektromotor m/rele SEP100 12V
Electric motor
Uninsulated cable lug ( B 1457 H 8 )
DIN 933 - M6 x 12
DIN 6798 - A 6,4
Brushes for motor (kit)
Brushes spring for motor (kit)
Temp switch
6 Horisontal aksel SRV Ø185mm
DIN EN ISO 1234 - 3,2x20
Lifting arm complete BB
Packing box
O-ring
Locking nut
Sleeve bearing Ø32 ø28 L20
Seal kit horisontal shafts
Sliding washer
DIN EN ISO 1234 - 3,2x33
Thrust washer
DIN EN ISO 1234 - 3,2x12
Shaft for sensor
7 Girhus SE80/100 uten propell
DIN 912 - M8 x 55
DIN 127 - A 8
DIN 125 - A 8,4
Drive pin
Propeller washer SS2324
DIN 985 - M12x1,75
8 Reledeksel SE100
Solenoid cover
