- SPS80E AC Electric Stabilizer Actuator
Aktuator

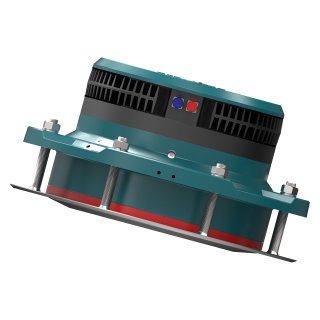

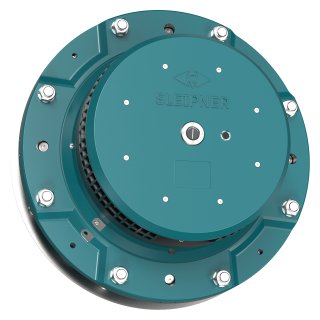

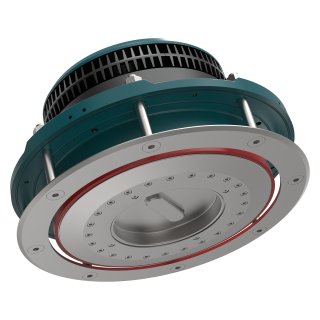

SPS80E AC Electric Stabilizer Actuator
230/400VAC
-
ANY SPEED
Vector Fins™ er det eneste stabilisatorsystemet som presterer på toppnivå både under fart og når båten ligger ankret opp. Finnenes konkave form skaper multilateral kraftretning som forbedrer stabiliseringen av båten når den ligger ankret opp. Det unike designet blir ekstra merkbar under fart, da effektiviteten forbedres når hastigheten øker. Tester til sjøs har vist at Vector Fins™ er opptil 50 prosent mer effektiv ved anker og kan redusere båtens rullende bevegelser med opptil 90 prosent under fart.
-
360° INSTALLATION
Vector Fins™ er designet for å passe inn i små og utfordrende rom, og den unike koniske akseldesignen gjør at du kan bruke plassen om bord til å installere aktuatorene i alle retninger og plassere finnene i ønsket posisjon.
Varenummer: SPS80E
SPS80E-aktuatoren er drivkraften bak Sleipners Vector Fins™ for større yachter i 29–38-metersklassen, og gir presis kontroll over finnebevegelsen for å minimere rulling og sikre en jevn og stabil opplevelse om bord. Som en av markedets mest kompakte og energieffektive aktuatorer er den designet for enkel installasjon og sømløs integrering i yachtens layout.
Med drift på 230V eller 400V trefaset AC justerer SPS60E kontinuerlig finneposisjonen i sanntid ved hjelp av avanserte algoritmer, noe som sikrer stabilitet og komfort uansett sjøforhold. Dette gjør den til en ideell løsning for større yachter som krever pålitelig ytelse.
Egenskaper
ANY SPEED
Vector Fins™ er det eneste stabilisatorsystemet som presterer på toppnivå både under fart og når båten ligger ankret opp. Finnenes konkave form skaper multilateral kraftretning som forbedrer stabiliseringen av båten når den ligger ankret opp. Det unike designet blir ekstra merkbar under fart, da effektiviteten forbedres når hastigheten øker. Tester til sjøs har vist at Vector Fins™ er opptil 50 prosent mer effektiv ved anker og kan redusere båtens rullende bevegelser med opptil 90 prosent under fart.
360° INSTALLATION
Vector Fins™ er designet for å passe inn i små og utfordrende rom, og den unike koniske akseldesignen gjør at du kan bruke plassen om bord til å installere aktuatorene i alle retninger og plassere finnene i ønsket posisjon.
| Main power | Verdi |
|---|---|
| Power supply | 400V AC 3ϕ, 230V AC 3ϕ |
| Protection standards | Verdi |
|---|---|
| Ingress protection | IP67 |
| Electric fin actuator power consumption | Verdi |
|---|---|
| Peak power per actuator kW | 8 |
| Features | Verdi |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Industry leading efficiency | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |

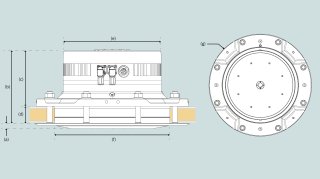

| Dimensions | Verdi |
|---|---|
| (a) | 20mm / 0in |
| (b) | 349mm / 13in |
| (c) | 247mm / 9in |
| (d) | 105mm / 4in |
| ØE | 475mm / 18in |
| ØF | 537mm / 21in |
| ØG | 705mm / 27in |
| Ideal vessel integration | Verdi |
|---|---|
| Typical vessel size 4-fin configuration | 45-60 |
| Typical vessel class | Motorbåt, Yrkesbåt |
| Typical vessel size | 29-38m / 95-124ft |
| Product weight | Verdi |
|---|---|
| Net weight | 296kg / 652lbs |
-
Installation Manual, eVision Stabilizer (SPS60E, SPS80E)
Installation ManualEngelskpdf -
Brochure Electric Vector Fins
Product catalogue & brochuresEngelskpdf -
PDF.file SPS80E-V4-26 Vector Fin - Stabilizatore
Technical drawingEngelskpdf -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEngelskpdf -
User Manual, SPS-E
User ManualEngelskpdf -
User Manual, Electric Stabilizers
User ManualEngelskpdf -
STP.file SPS80E V3-23 Starboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V3-23 Port - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-21HS Portboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-21HS Starboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-26 Portboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-26 Starboard - simplified
CAD FileEngelskstp
SPS80E AC Electric Stabilizer Actuator
Veiledning: Slik navigerer du reservedeler
Nedenfor vises toppnivå av reservedeler som er tilgjengelig for deg. Hvis du ønsker et komponent innenfor den aktuelle enheten, klikk på navnettiketten under bildet og du vil få tilgang til en detaljert liste med reservedeler.
Hvis ingen ytterligere reservedeler er tilgjengelig betyr det at gjeldende enhet må kjøpes samlet grunnet service- eller installasjonskrav.
1 Electric Drive unit SPS80E/SPS90E
DIN 912 - M3 x 6mm A2
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x25 A4
Breathable vent M12x1,5
Encoder cable kit
Encoder Multiturn SE70
O-ring
Position indicator shaft
DIN 912 - M10 x 50 A2
Nord-lock M10 A4
DIN 471 - 17x1 C 75 S
DIN 625 SKF -6203
KMT 4
Connector
Connector
2 Gear Drive unit SPS80E
DIN 912 - M10 x 60
Harmonic Drive HFUC80 - 80 ratio (Matr. no.1060864 (PL))
DIN 3771 - 284 x 3 - FKM 75-80
DIN 912 - M10 x 40mm A2
Nord-lock M10
O-ring
DIN 912 - M16 x 45mm 12.9
DIN 934 - M20
DIN 128 - A20
Emergency lock sticker
M24 Hexagon socket countersunk screw
SPSE Ground Bond Wire M10 L=150
Oil plug
BSP gasket
DIN 908 w/ magnet
Lip seal Ø280x290x4,2 SPU
Double lip seal Ø280x295x10,8 SPU
O-ring
O-ring
DIN 912 - M10 x 45 A4
Disclaimer
Sleipner gir kun garanti for originalreservedeler. Ansvaret for å montere reservedelene ligger på installatøren. Du bør ikke prøve å montere reservedeler med mindre du har tilstrekkelige kunnskaper til å utføre slik type arbeid. Hvis reservedelen blir installert feil, vil ikke Sleipner være ansvarlig for eventuelle skader som oppstår.
Informasjonen som er gitt i dokumentet var korrekt på tidspunktet det ble publisert. Imidlertid kan ikke Sleipner holdes ansvarlig for eventuelle unøyaktigheter eller utelatelser det kan inneholde. Kontinuerlig produktforbedring kan endre produktspesifikasjonene uten varsel. Som følge av dette kan ikke Sleipner holdes ansvarlig for eventuelle forskjeller mellom produktet og dokumentet.
Typical average power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 4.0sec | 5.86 | 2.59 | 0.46 |
| 4.5sec | 5.56 | 2.68 | 0.48 |
| 5.0sec | 4.89 | 2.56 | 0.48 |
| 5.5sec | 4.48 | 2.36 | 0.48 |
| 6.0sec | 4.11 | 2.17 | 0.49 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.5sec | 6.4 | 2.4 | 0.47 |
| 4.0sec | 6.3 | 2.5 | 0.47 |
| 4.5sec | 6 | 2.6 | 0.47 |
| 5.0sec | 5.3 | 2.6 | 0.47 |
| 5.5sec | 4.9 | 2.4 | 0.47 |
| 6.0sec | 4.5 | 2.3 | 0.47 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.5sec | 7.04 | 2.68 | 0.47 |
| 4.0sec | 6.76 | 2.73 | 0.46 |
| 4.5sec | 6.32 | 2.84 | 0.48 |
| 5.0sec | 5.70 | 2.81 | 0.48 |
| 5.5sec | 5.28 | 2.66 | 0.49 |
| 6.0sec | 4.83 | 2.44 | 0.49 |
| 6.5sec | 4.59 | 2.28 | 0.48 |
Peak power per actuator: 8.0kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
