Baug- og hekkthruster
SRHP650 retract thruster hydraulic BA50
650kg thrust, 50cm³
-
PRO - VARIABLE SPEED CONTROL
Med et PRO™-thrustersystem kan du bruke akkurat den kraften som kreves for manøveren din. Den variable hastighetskontrollen eliminerer unødvendig støy, siden du ikke alltid trenger å kjøre systemet på 100%.
Med dobbelt oppsett (for og akter) får du også den praktiske hold-funksjonen som gjør at du kan stille inn et konstant trykk som holder båten mot brygga.
-
PATENTED DESIGN
Sleipner reinvesterer for å utvikle og tilby den nyeste teknologien innen marine fremskritt. Patenterte unike produkter er revolusjonerende og selges eksklusivt av Sleipner.
-
S-LINK™
S-Link™ er et CAN-basert system som brukes til kommunikasjon mellom Sleipner-produkter om bord i båten.
- Kompakte og vanntette kontakter
- Nøkkel- og fargekodede kontakter for å sikre korrekt og enkel installasjon
- Ulike kabellengder, forlengere og T-kontakter gjør systemet skalerbart og fleksibelt å installere
-
FLEXIBLE COUPLING
Den fleksible koblingen beskytter drivlinjen ved å kompensere for feiljustering mellom den elektriske motorakselen og girhuset.
-
TWIN COUNTER-ROTATING PROPELLERS
To motordrevne propeller er det som gir maksimal kraft ved et optimalt forhold i en minimal tunnel-diameter. Dette systemet benyttes i våre større baugpropeller for å oppnå høyest mulig effektivitet. Vårt sortiment av motroterende modeller er favorittvalget blant ledende yachtprodusenter.
Varenummer: SRHP650/386TC-BA50
SRHP650 er en kraftig og innovativ retract thruster utformet for en rekke fartøy – alt fra store seilbåter til luksusyachter og hurtiggående passasjerferger. Med et integrert system for proporsjonal skyvekraft er installasjonsprosessen for en SRHP650 både smidig og enkel.
Utrustet med et patentert girsystem finjustert for hydrodynamikk, kan SRHP650 yte en imponerende skyvekraft på inntil 650 kg.
Hovedfunksjoner:
- Skyvekraft på opptil 650 kg.
- Fleksible installasjonsmuligheter.
- Patentert, plassbesparende og innovativt design.
- Forsterket sikkerhet med dobbelt tunnel-låsesystem.
Egenskaper
PRO - VARIABLE SPEED CONTROL
Med et PRO™-thrustersystem kan du bruke akkurat den kraften som kreves for manøveren din. Den variable hastighetskontrollen eliminerer unødvendig støy, siden du ikke alltid trenger å kjøre systemet på 100%.
Med dobbelt oppsett (for og akter) får du også den praktiske hold-funksjonen som gjør at du kan stille inn et konstant trykk som holder båten mot brygga.
PATENTED DESIGN
Sleipner reinvesterer for å utvikle og tilby den nyeste teknologien innen marine fremskritt. Patenterte unike produkter er revolusjonerende og selges eksklusivt av Sleipner.
S-LINK™
S-Link™ er et CAN-basert system som brukes til kommunikasjon mellom Sleipner-produkter om bord i båten.
- Kompakte og vanntette kontakter
- Nøkkel- og fargekodede kontakter for å sikre korrekt og enkel installasjon
- Ulike kabellengder, forlengere og T-kontakter gjør systemet skalerbart og fleksibelt å installere
FLEXIBLE COUPLING
Den fleksible koblingen beskytter drivlinjen ved å kompensere for feiljustering mellom den elektriske motorakselen og girhuset.
TWIN COUNTER-ROTATING PROPELLERS
To motordrevne propeller er det som gir maksimal kraft ved et optimalt forhold i en minimal tunnel-diameter. Dette systemet benyttes i våre større baugpropeller for å oppnå høyest mulig effektivitet. Vårt sortiment av motroterende modeller er favorittvalget blant ledende yachtprodusenter.
| Main power | Verdi |
|---|---|
| Power supply | Hydraulisk |
| System controller power | Verdi |
|---|---|
| Nominal voltage system controller | 24V DC |
| Recommended fuse rating system controller | 30A |
| Alarms | Verdi |
|---|---|
| Alarm notification | Via the product's control device |
| Thrust ratings | Verdi |
|---|---|
| Heavy duty thrust, nominal | 500kg / 1102lbs |
| Light duty thrust, nominal | 650kg / 1433lbs |
| Features | Verdi |
|---|---|
| Q-Propeller | Nei |
| Twin Propellers | Nei |
| Twin Counter Rotating Propellers | Ja |
| Gravity Feed Lubrication | Nei |
| Sealed Drive Lubrication | Nei |
| Galvanic Separation | Nei |
| IP - Ignition Protection | Nei |
| Variable Speed Control | Ja |
| S-Link | Ja |
| Overheat Protection | Nei |
| Flexible Coupling | Ja |
| Safe Start-Up / Child safety | Nei |
| Quick Stop | Nei |
| At Sea Gear Leg Oil Service | Nei |
| Hold Thrust | Nei |
| Patented Design | Ja |
| Physical properties | Verdi |
|---|---|
| Motor description | BA50 |

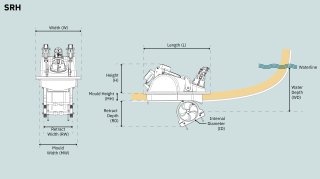

| Dimensions | Verdi |
|---|---|
| (H) Høyde | 590mm / 23.23in |
| (L) Lengde | 1340mm / 52.76in |
| (W) Bredde | 800mm / 31.50in |
| (ID) Indre diameter | 386mm / 15.20in |
| (WD min.) Minimum Water Depth | 386mm / 15.20in |
| (T min.) Minimum tykkelse på tunellvegg | 10mm / 0.39in |
| (T max.) Maksimum tykkelse på tunellvegg | 15mm / 0.59in |
| (RD) Retract dybde | 355mm / 13.98in |
| (RW) Retract bredde | 548mm / 21.57in |
| (MW) Innstøpningsbredde | 651mm / 25.63in |
| (MH) Innstøpningshøyde | 148mm / 5.83in |
| Installation capability | Verdi |
|---|---|
| Baugmontering | Ja |
| Aktermontering | Ja |
| Retract montering | Ja |
| Ekstern montering | Nei |
| Tunnel kapasitet | Nei |
| Hydraulisk | Verdi |
|---|---|
| Cross over valve | Nei |
| Port specifications | Verdi |
|---|---|
| Port A/B | 3/4'' 600 PSI SAE J518/ISO 6162 Code 62 |
| Port thread | 3/8'' UNC-2B 20 deep |
| Drain port | 3/4'' - 16 UNF |
| Flow rates | Verdi |
|---|---|
| 60% Flow rate | 95L/min |
| 80% Flow rate | 110L/min |
| 100% Flow rate | 123L/min |
| Pressure rates | Verdi |
|---|---|
| 60% Pressure rate | 154Bar |
| 80% Pressure rate | 205Bar |
| 100% Pressure rate | 256Bar |
| Ideal vessel integration | Verdi |
|---|---|
| Typical vessel class | Motorbåt, Seilbåt |
| Typical vessel size | 25-46m / 82-151ft |
| Product weight | Verdi |
|---|---|
| Net weight | 300kg / 661.39lbs |
-
DNV Type Approval Tunnel thruster
Product Specification Sheets, Conformity CertificateEngelskpdf -
Installation Manual, SRH (650)
Installation ManualEngelskpdf -
Service, Maintenance & Support, Legacy Fault Codes
Service, Maintenance and SupportEngelskpdf -
User Manual, SRHP-650
User ManualEngelskpdf -
Approval in Principle DNV SR Ø386 housing
Conformity CertificateEngelskpdf -
Safety and precautions manual Thrusters system
Safety and PrecautionsEngelskpdf -
SRHP650/386TC Open
CAD FileEngelskstp -
SRHP650/386TC Closed
CAD FileEngelskstp
SRHP650 retract thruster hydraulic BA50
Veiledning: Slik navigerer du reservedeler
Nedenfor vises toppnivå av reservedeler som er tilgjengelig for deg. Hvis du ønsker et komponent innenfor den aktuelle enheten, klikk på navnettiketten under bildet og du vil få tilgang til en detaljert liste med reservedeler.
Hvis ingen ytterligere reservedeler er tilgjengelig betyr det at gjeldende enhet må kjøpes samlet grunnet service- eller installasjonskrav.
DIN 933 - M12 x 45
DIN 127 - A 12
DIN 125 - A 13
Hydraulic motor 50cc BentAxis
Kits
-
SM902754 50 1180 A
1 Retract mechanical
Centa str.12,std.60

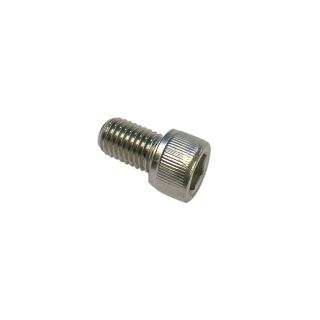

Cylinder head cap screw
Motor bracket kit
Spring

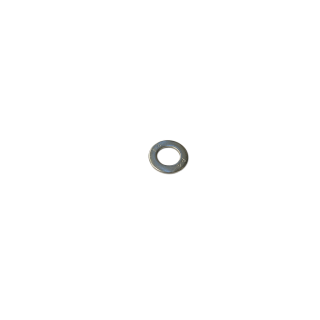

Flat washer without chamfer
Cylinder head cap screw
Pretension ring
Upper drive shaft kit
Control unit
Lift actuator kit
Bevel pin
Actuator tip kit
Upper drive shaft scraper ring
Hex socket flat countersunk head screw
Dog clutch kit

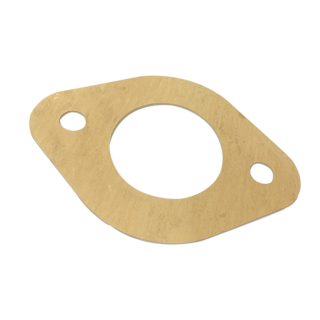

BSP gasket
DIN 908 w/ magnet
Lower drive shaft kit
Lifting arm kit
Twist ring kit

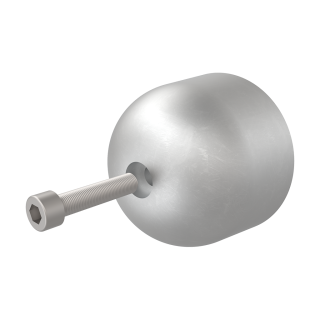

Anode kit
Tunnel
Rotary Shaft Lip Seal
Sliding washer
Arm tunnel lock
Rubber pad kit
Plate for tunnel lock
Flat washer without chamfer
Hex jam nut
Locking bolt Ø12
Lock actuator kit
2 Girhus SH550 uten propell
DIN 933 - M16 x 100
Split spring washer
Låsemutter hals
O-ring 64,6x2,4
Lip seal, 35 x 47 x 7
DIN 3760 - A - 30 x 47 x 7 NBR Steel
Tetnings lokk
DIN 7991 - M3x8 A4
Hex lock nut
Disclaimer
Sleipner gir kun garanti for originalreservedeler. Ansvaret for å montere reservedelene ligger på installatøren. Du bør ikke prøve å montere reservedeler med mindre du har tilstrekkelige kunnskaper til å utføre slik type arbeid. Hvis reservedelen blir installert feil, vil ikke Sleipner være ansvarlig for eventuelle skader som oppstår.
Informasjonen som er gitt i dokumentet var korrekt på tidspunktet det ble publisert. Imidlertid kan ikke Sleipner holdes ansvarlig for eventuelle unøyaktigheter eller utelatelser det kan inneholde. Kontinuerlig produktforbedring kan endre produktspesifikasjonene uten varsel. Som følge av dette kan ikke Sleipner holdes ansvarlig for eventuelle forskjeller mellom produktet og dokumentet.
-
